راهنمای انتخاب استپر موتور
راهنمای انتخاب استپر موتور – مقدمه
در شرایط کنونی، که دقت بالا، تکرارپذیری و کنترل حرکت از اهمیت فراوانی در صنایع مختلف برخوردارند، استپر موتور (Stepper Motor) به یکی از انواع پرکاربرد موتورهای الکتریکی بدل شده است. از دستگاههای CNC و پرینترهای سهبعدی گرفته تا تجهیزات پزشکی، رباتیک و خطوط اتوماسیون صنعتی، کاربرد این نوع موتور برای کنترل دقیق موقعیت بسیار رایج است.
با وجود این، انتخاب استپر موتور مناسب همیشه کار آسانی نیست. پارامترهای متعددی مثل گشتاور، اندازه، ولتاژ، جریان، نوع درایور و کاربرد نهایی باید با دقت مورد بررسی قرار گیرند. انتخاب نادرست میتواند باعث افت دقت، افزایش لرزش، داغ شدن موتور یا حتی خسارت به کل سیستم شود.
در این راهنمای انتخاب استپر موتور سعی شده تا نکات کلیدی و حیاتی که قبل از خرید باید آگاه باشید، به زبانی تخصصی ولی قابل فهم ارائه شود. هدف این است که بتوانید تصمیمی متناسب با نیازهای دقیق خود بگیرید.
استپر موتور چیست؟
استپر موتور، موتور الکتریکیای است که حرکت آن به صورت گامبهگام اتفاق میافتد. برخلاف موتورهای DC یا AC که حرکت پیوسته دارند، استپر موتور با دریافت هر پالس الکتریکی، به اندازه یک زاویه معین میچرخد.
ویژگیهای اساسی استپر موتور:
- امکان کنترل دقیق موقعیت بدون نیاز به انکودر
- تکرارپذیری بالا در حرکتها
- گشتاور مناسب در سرعتهای پایین
- سازگاری مطلوب با سیستمهای دیجیتال
چرا انتخاب صحیح استپر موتور اهمیت دارد؟
انتخاب استپر موتور نامناسب، مشکلات متعددی را به دنبال دارد؛ از افت دقت حرکتی گرفته تا لرزش و نویز زیاد، داغ شدن موتور و درایور، از دست رفتن گامها و حتی کاهش عمر دستگاه.
بنابراین، درک صحیح پارامترهای فنی و تطابق آنها با نیازهای کاربردی، حیاتی و اجتنابناپذیر است.
انواع استپر موتور بر اساس ساختار
1. استپر موتور مغناطیس دائم (PM)
این نوع به ساختار نسبتاً ساده مشهور است و معمولاً در کاربردهای سبک مورد استفاده قرار میگیرد.
ویژگیها:
- قیمت اقتصادی
- دقت متوسط
- گشتاور محدود
کاربردها:
- تجهیزات آموزشی
- پروژههای معمولی الکترونیکی
2. استپر موتور رلوکتانسی متغیر (VR)
در این مدل، روتور بدون آهنربا بوده و حرکت آن بر پایه تفاوت رلوکتانس صورت میگیرد.
مزایا:
- سرعت پاسخدهی بالا
- ساختار نسبتاً ساده
معایب:
- گشتاور پایین
- محدودیت کاربردی در صنعت
3. استپر موتور هیبریدی (Hybrid)
نوع پرکاربرد و محبوبترین استپر موتور در صنعت به شمار میرود.
مزایا:
- دقت بسیار بالا
- گشتاور قابل توجه
- عملکرد پایدار و قابل اعتماد
کاربردها:
- دستگاههای CNC
- پرینترهای سهبعدی
- رباتیک
- اتوماسیون صنعتی
دستهبندی استپر موتور از نظر سایز (استاندارد NEMA)
اندازه فریم یا همان استاندارد NEMA یکی از معیارهای بنیادین در انتخاب استپر موتور است.
استپر موتور NEMA 17
- ابعاد کوچک
- گشتاور متوسط
- مناسب برای پروژههای سبکتر
کاربرد:
پرینتر سهبعدی، تجهیزات آزمایشگاهی، رباتهای کوچک
استپر موتور NEMA 23
- یکی از رایجترین سایزهای صنعتی
- متعادل بین قدرت و اندازه
کاربرد:
CNC چوب، دستگاههای CNC سبک و اسلایدرهای صنعتی
استپر موتور NEMA 34
- گشتاور بالا
- مناسب برای بارهای سنگینتر
کاربرد:
CNC فلز، CNC سنگ، ماشینآلات صنعتی سنگین
گشتاور (Torque)؛ مهمترین معیار در انتخاب
گشتاور تعیین میکند که استپر موتور قادر است چه میزان بار را حرکت دهد. معمولاً این مقدار با واحد نیوتنمتر (Nm) یا کیلوگرمسانتیمتر (kg/cm) بیان میشود.
نکته مهم:
بهطور معمول، توصیه میشود استپری انتخاب شود که دستکم ۳۰٪ گشتاور بیشتر از نیاز واقعی سیستم داشته باشد تا از افت عملکرد و مشکلات احتمالی پیشگیری شود.
زاویه گام (Step Angle) و تأثیر آن بر دقت حرکت
زاویه گام نشاندهنده میزان چرخش موتور در هر پالس ورودی است.
معمولترین مقدارها عبارتند از:
- 1.8 درجه (200 گام کامل در یک دور)
- 0.9 درجه (400 گام کامل در یک دور)
هر چه این زاویه کمتر باشد:
- دقت حرکت افزایش مییابد
- حرکت نرمتر انجام میشود
- هزینه نهایی دستگاه بالاتر میرود
جریان و ولتاژ استپر موتور
یک اشتباه معمول هنگام انتخاب استپر موتور، عدم توجه کافی به مقدار جریان نامی آن است.
- جریان بیشتر → گشتاور بالاتر
- جریان نامناسب → احتمال داغ شدن موتور یا درایور
⚠️ هماهنگسازی جریان موتور با درایور استپر موتور از موارد ضروری است.
انتخاب درایور مناسب برای استپر موتور
استپر موتور بدون درایور، عملاً قابل بهرهبرداری نیست؛ چون درایور مسئول کنترل جریان، میکرو استپ و محافظتهای لازم میباشد.
ویژگیهای کلیدی درایور:
- پشتیبانی از میکرو استپینگ (Microstepping)
- قابلیت تنظیم جریان خروجی
- حفاظت در برابر گرمای بیش از حد
- سازگاری با ولتاژ سیستم
میکرو استپینگ (Microstepping) چیست؟
میکرو استپینگ فرآیندی است که هر گام موتور را به قطعات کوچکتر تقسیم میکند.
مزایا:
- انیمیشن نرمتر و حرکت روانتر
- کاهش چشمگیر لرزشها
- افزایش دقت کلی سیستم
معایب:
- کاهش نسبی گشتاور در سرعتهای بالا
استپر موتور مناسب بر اساس کاربرد
دستگاه CNC
- استپر موتور هیبریدی
- سایز NEMA 23 یا NEMA 34
- گشتاور بالا
- درایور حرفهای
پرینتر سهبعدی
- استفاده از نوع NEMA 17
- زاویه گام 1.8 درجه
- مصرف انرژی نسبتاً پایین
رباتیک
- وزن کم
- دقت بالا
- پاسخدهی سریع

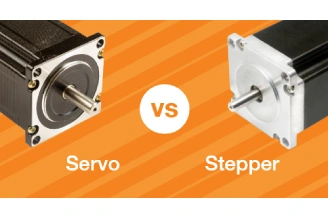

استپر موتور یا سروو موتور؟
یکی از سوالات پرتکرار در زمان انتخاب، مقایسه استپر موتور و سروو موتور است.
| ویژگی | استپر موتور | سروو موتور |
|---|---|---|
| قیمت | اقتصادیتر | گرانتر |
| دقت موقعیت | بالا | بسیار بالا |
| فیدبک | ندارد | دارد |
| کاربرد | عمومی | حرفهای |
نکات حیاتی پیش از خرید استپر موتور
- ابتدا نوع کاربرد را مشخص کنید
- گشتاور مورد نیاز را تخمین بزنید
- سایز استاندارد (NEMA) مناسب را انتخاب نمایید
- درایور هماهنگ با موتور تهیه کنید
- به خدمات پس از فروش توجه داشته باشید
اشتباهات متداول در انتخاب استپر موتور
- انتخاب موتوری با گشتاور کمتر از نیاز
- نادیده گرفتن جریان نامی
- استفاده نادرست از درایور
- عدم تهویه و خنکسازی مناسب
چکیده
انتخاب استپر موتور متناسب با نیازهای پروژه شما روی دقت، پایداری و طول عمر سیستم تأثیر بسیار تعیینکنندهای دارد. زمانی که پارامترهای مهم همچون گشتاور، سایز، زاویه گام، جریان و نوع کاربرد را به درستی بشناسید، میتوانید گزینه بهینه را برگزینید و از هزینههای اضافی و مشکلات فنی پیشگیری کنید.
به عبارت دیگر، اگر به نکات راهنما به دقت توجه کنید، انتخاب استپر موتور دیگر تبدیل به یک چالش نمیشود و تصمیمی آگاهانهتر و حرفهایتر اتخاذ خواهید کرد.
