کنترلر DSP چهار محور ریچ اتو RichAuto A18؛ مغز متفکر ماشین‌های CNC

اگر چند سالی است با دستگاه‌های حکاکی و برش CNC سر و کار دارید، احتمالاً اسم ریچ اتو (RichAuto) را شنیده‌اید. این برند چینی یکی از پرکاربردترین تولیدکننده‌های کنترلر دستی برای ماشین‌های چوب، تبلیغات و قالب‌سازی است، و مدل A18 یکی از نسخه‌های محبوب‌ترش برای کار روی چهار محور مکانیکی است. در این مطلب می‌خواهم دقیق‌تر از حد معمولِ بروشورهای فروش، این کنترلر را باز کنم؛ از اجزای فیزیکی گرفته تا سیم‌کشی و تنظیمات منو، و جاهایی هم که به نظرم نکته‌ی عملی دارد اشاره می‌کنم.

کنترلر DSP چهار محور ریچ اتو RichAuto A18 اصلاً چیست؟

کنترلر DSP چهار محور ریچ اتو RichAuto A18 یک سیستم کنترل حرکتی مبتنی بر DSP است، نه میکروکنترلر ساده و نه PLC. این تفاوت شاید در نگاه اول فنی به نظر برسد، اما در عمل یعنی سرعت پردازش دستورات حرکتی، به‌خصوص در مسیرهای منحنی و پیچیده، محسوس‌تر از کنترلرهای ارزان‌تر مبتنی بر میکروکنترلر است. کاربرد اصلی‌اش هم دستگاه‌های حکاکی چوب، برش پلاسما و شعله، و ماشین‌های تبلیغاتی است؛ جایی که هم باید دقیق حرکت کند و هم بدون کندی محسوس روی خطوط منحنی بچرخد.

نکته‌ای که در تجربه‌ی کار با این خانواده از کنترلرها زیاد به چشم می‌آید، طراحی کاملاً آفلاین آن‌هاست. یعنی برخلاف بعضی سیستم‌های قدیمی‌تر که وابسته به کامپیوتر متصل بودند، کنترلر DSP چهار محور ریچ اتو RichAuto A18 با فلش‌مموری یا کارت حافظه هم کار می‌کند و کل فایل پردازش را می‌شود مستقیم از روی یو‌اس‌بی خواند. برای کارگاه‌هایی که کامپیوتر کنار دستگاه ندارند یا نمی‌خواهند داشته باشند، این ویژگی عملاً یعنی راحتی روزمره.

اگر دنبال مدل‌های مشابه یا کنترلرهای دیگر این خانواده هستید، می‌توانید صفحه‌ی محصولات کنترلر CNC ریچ اتو یا مقایسه‌ی A11 در برابر A18 را هم ببینید.

اجزای فیزیکی که در جعبه پیدا می‌کنید

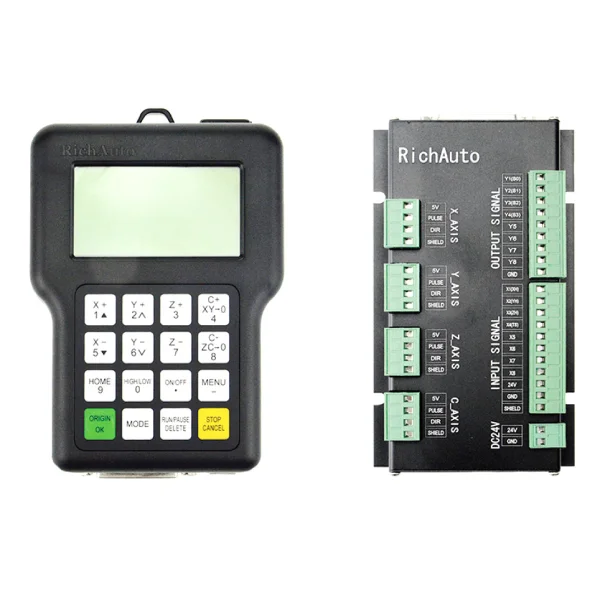

باز کردن جعبه‌ی کنترلر DSP چهار محور ریچ اتو RichAuto A18 چهار قطعه اصلی نشان می‌دهد: دسته‌ی کنترل دستی (همان چیزی که در دست می‌گیرید و با آن کار می‌کنید)، یک برد رابط یا Interface Board، یک کابل انتقال داده‌ی ۵۰ پین، و یک کابل ارتباطی USB. هر کدام از این‌ها نقش مشخصی دارند و اگر یکی‌شان خراب شود، کل سیستم عملاً از کار می‌افتد—پس نگهداری از کابل ۵۰ پین به‌خصوص مهم است، چون بیشترین آسیب فیزیکی معمولاً همین‌جا اتفاق می‌افتد.

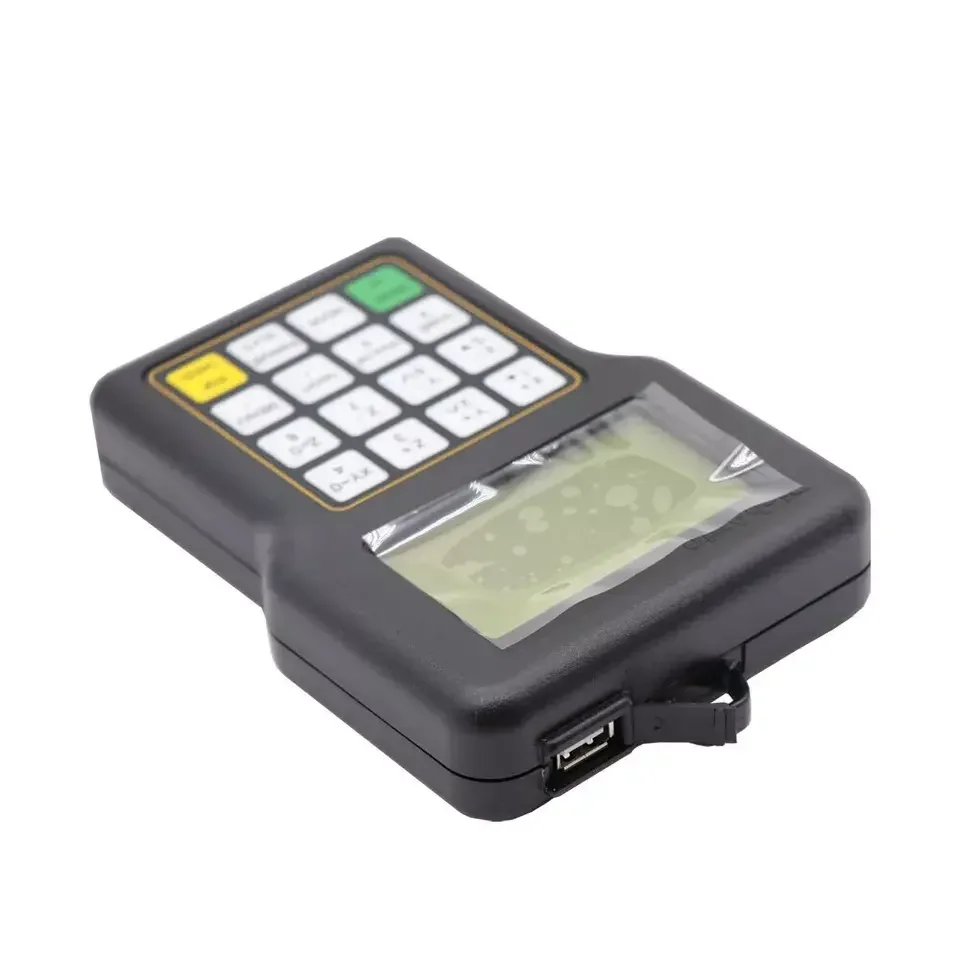

دسته‌ی کنترل یک صفحه‌ی LCD با رزولوشن ۱۲۸ در ۶۴ دارد، شانزده کلید فیزیکی، پورت U Disk که فرمت FAT16 و FAT32 را می‌شناسد، و درگاه USB برای اتصال به کامپیوتر. طراحی‌اش هم به‌گونه‌ای است که با یک دست بگیرید و کار کنید؛ برای کسانی که کنار دستگاه ایستاده‌اند و مدام باید محورها را جابه‌جا کنند، همین جزئیات کوچک فرق ایجاد می‌کند.

برد رابط هم شش بخش دارد: جک ۵۰ پین، ترمینال کنترل خروجی برای اسپیندل، ترمینال ورودی برای سنسورهای مبدأ، ترمینال تغذیه (که باید DC24V با جریان ۳ آمپر باشد)، و ترمینال کنترل درایور موتور. اگر قبلاً با برد رابط مدل‌های قدیمی‌تر ریچ اتو کار کرده باشید، چیدمان J2 تا J10 در کنترلر DSP چهار محور ریچ اتو RichAuto A18 خیلی شبیه همان است، فقط رنگ‌بندی و برچسب‌گذاری روی برد کمی خواناتر شده.

صفحه کلید و منطق دکمه‌های ترکیبی

شانزده کلید فیزیکی روی دسته، هرکدام بسته به وضعیت سیستم یک یا چند کارکرد دارند. مثلاً کلید X+ هم برای حرکت مثبت محور X استفاده می‌شود، هم برای بالا رفتن در منو، و هم برای ورودی عدد ۱. این چندمنظوره بودن دکمه‌ها اول کمی گیج‌کننده به نظر می‌رسد، اما بعد از چند بار کار کردن، دست‌تان عادت می‌کند.

جالب‌تر از دکمه‌های تکی، ترکیب دو دکمه با هم است. برای مثال فشردن هم‌زمان MENU و یکی از اعداد صفر تا نه، سیستم مختصات را عوض می‌کند—صفر برای مختصات مکانیکی و یک تا نه برای مختصات کاری. یا ترکیب RUN/PAUSE با یکی از اعداد یک تا هشت، پردازش را از نقطه‌ی ذخیره‌شده (breakpoint) از سر می‌گیرد. این‌جور میان‌برها وقتی روزی صد بار سراغ منو نمی‌روید، واقعاً وقت‌تان را نجات می‌دهند.

یکی از ترکیب‌های کاربردی‌تر، MENU به‌همراه ON/OFF است که تنظیم خودکار ابزار روی محور Z را شروع می‌کند. اگر با ماشین‌های حکاکی کار کرده باشید می‌دانید تنظیم دستی ارتفاع ابزار چقدر زمان‌بر و خسته‌کننده است؛ این قابلیت خودکار همان کاری است که کاربرها معمولاً بیشترین قدردانی را از آن دارند.

سیم‌کشی؛ جایی که اکثر مشکلات از آن‌جا شروع می‌شود

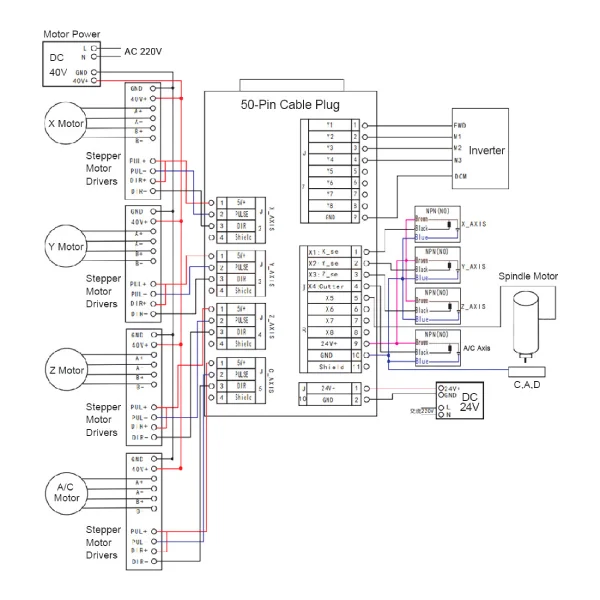

بخش ورودی برد رابط شامل J8 برای سنسورهای مبدأ و ابزار، و J10 برای تغذیه‌ی اصلی است. بخش خروجی هم J2 تا J5 برای سیگنال پالس محورهای X، Y، Z و A/C، و J7 برای کنترل اسپیندل و LEDهای وضعیت است.

نکته‌ای که در راهنمای رسمی هم تأکید شده و به نظرم واقعاً مهم است: نوع سوئیچ تشخیص مبدأ باید با نوع اتصال هماهنگ باشد. سه حالت رایج وجود دارد—مکانیکی، NPN با اتصال باز، و PNP با اتصال باز. اگر این سه را با هم اشتباه بگیرید، دستگاه یا اصلاً به مبدأ برنمی‌گردد یا برعکسِ جهت درست حرکت می‌کند. من در تجربه‌ی شخصی چند بار دیده‌ام که تکنسین‌ها همین نکته را نادیده می‌گیرند و بعد ساعت‌ها وقت می‌گذارند تا بفهمند مشکل از کجاست، در حالی‌که فقط باید نوع سوئیچ را با تنظیمات منو تطبیق می‌دادند.

برای موتورهای استپر، فرمول محاسبه‌ی پالس equivalent بر اساس زاویه‌ی گام موتور، ضریب تقسیم درایور، و گام پیچ (یا مشخصات چرخ‌دنده در حالت رک) به دست می‌آید. برای درایوهای سروو هم مقدار پیش‌فرض ۴۰۰ است و باید نسبت دنده‌ی الکترونیکی داخل درایور سروو با همین عدد هماهنگ شود. اگر این عدد اشتباه تنظیم شود، اندازه‌ی نهایی قطعه‌ی کار‌شده با اندازه‌ی طراحی‌شده در نرم‌افزار مطابقت نخواهد داشت—یکی از شایع‌ترین شکایت‌های کاربران تازه‌کار همین است.

اگر با درایورهای استپر یا سروو سروکار دارید، پیشنهاد می‌کنم مقاله‌ی نحوه محاسبه پالس equivalent در کنترلرهای CNC را هم بخوانید، چون فرمول‌ها را با مثال عددی توضیح داده.

منوی سیستم و تنظیماتی که واقعاً به کارتان می‌آید

منوی A18 به پنج بخش اصلی تقسیم می‌شود: تنظیمات ماشین، تنظیمات پردازش خودکار، تنظیمات سیستم، عملیات فایل، و مشاهده‌ی نسخه.

در بخش تنظیمات ماشین چیزهایی مثل اندازه‌ی میز کار (که در واقع نقش لیمیت نرم را بازی می‌کند)، تأخیر شروع اسپیندل، توالی بازگشت به مبدأ، و حد سرعت مجاز قرار دارند. این پارامترها را معمولاً سازنده‌ی دستگاه یک بار تنظیم می‌کند و کاربر عادی نباید دستکاری‌شان کند—مگر این‌که واقعاً بداند چه اتفاقی می‌افتد، چون تغییر اشتباه در توالی بازگشت به مبدأ می‌تواند باعث برخورد فیزیکی ابزار با قطعه یا بدنه‌ی دستگاه شود.

بخش تنظیمات پردازش خودکار برای کار روزمره کاربردی‌تر است. شتاب حرکتی، سرعت کار و سرعت تندروی، ارتفاع ایمنی بعد از پایان پردازش، و مقیاس شتاب گرفتن و کاهش سرعت همه این‌جا تنظیم می‌شوند. سرعت پیش‌فرض کارخانه‌ای برای کار ۶۰۰۰ میلی‌متر بر دقیقه و برای تندروی هم همان ۳۰۰۰ است، اما این اعداد فقط نقطه‌ی شروع‌اند؛ بسته به نوع تیغه و جنس قطعه باید تنظیم شوند.

یک قابلیت که کمتر به آن توجه می‌شود ولی در کار حرفه‌ای خیلی به کار می‌آید، «حالت آرایه‌ای» یا Work Array است. با این قابلیت می‌شود یک الگو را چندین بار روی صفحه‌ی کار تکرار کرد، بدون این‌که مجبور باشید فایل را چندین بار جداگانه بارگذاری کنید. برای کارگاه‌هایی که تولید انبوه قطعات مشابه دارند، همین یک قابلیت می‌تواند ساعت‌ها در ماه صرفه‌جویی کند.

محافظت در برابر قطع برق و پردازش نقطه‌ی توقف

یکی از ویژگی‌هایی که واقعاً تفاوت را در کار عملی نشان می‌دهد، محافظت در برابر قطع ناگهانی برق است. اگر وسط کار برق برود، سیستم اطلاعات لحظه‌ای—نام فایل، خط جاری، سرعت پردازش و سطح اسپیندل—را ذخیره می‌کند. با وصل شدن دوباره‌ی برق، از کاربر می‌پرسد آیا می‌خواهد از همان‌جا ادامه دهد یا نه. برای کسی که یک قطعه‌ی گران‌قیمت را وسط کار دارد، این قابلیت می‌تواند فرق بین دور ریختن مواد اولیه و نجات دادن کار باشد.

علاوه بر این، سیستم تا هشت نقطه‌ی توقف مجزا (breakpoint) را ذخیره می‌کند. یعنی می‌توانید عمداً کار را در چند نقطه‌ی مشخص متوقف کنید—مثلاً برای تعویض ابزار یا بررسی کیفیت برش—و بعد دقیقاً از همان نقطه ادامه دهید. ترکیب کلید RUN/PAUSE با اعداد یک تا هشت همین کار را انجام می‌دهد.

عیب‌یابی؛ چیزهایی که واقعاً پیش می‌آید

راهنمای رسمی یک بخش کامل عیب‌یابی دارد که به نظرم ارزش خواندن دارد، چون اکثر مشکلاتی که کاربران واقعی با آن روبه‌رو می‌شوند، همین‌جا پوشش داده شده. چند نمونه که به نظرم بیشتر تکرار می‌شوند:

اگر صفحه بی‌دلیل چشمک بزند یا خودش ریستارت شود، اولین مظنون تغذیه‌ی برق ضعیف یا نوسان شبکه‌ی برق محلی است. جایگزین کردن پاور با یک منبع تغذیه‌ی باکیفیت‌تر معمولاً مشکل را حل می‌کند.

اگر نتوانید مبدأ کاری را تنظیم کنید، احتمالاً در سیستم مختصات مکانیکی گیر کرده‌اید. ترکیب MENU و عدد یک شما را به اولین سیستم مختصات کاری برمی‌گرداند.

اگر ابعاد نهایی قطعه با طراحی اصلی مطابقت نداشته باشد، تقریباً همیشه یا پالس equivalent اشتباه تنظیم شده یا ابزار درستی در نرم‌افزار انتخاب نشده.

برای مشکلات پیچیده‌تر مثل بازگشت نامنظم اسپیندل یا حرکت معکوس محور در بازگشت به مبدأ، پیشنهاد می‌کنم راهنمای کامل عیب‌یابی کنترلرهای CNC ریچ اتو را هم ببینید، چون سناریوهای بیشتری را با جزئیات پوشش داده.

این کنترلر برای چه کسی مناسب است؟

اگر روی ماشین حکاکی چوب، دستگاه تبلیغاتی برش استیکر و آکریلیک، یا حتی ماشین برش پلاسما و شعله کار می‌کنید، کنترلر DSP چهار محور ریچ اتو RichAuto A18 گزینه‌ی معقولی است—به‌خصوص اگر می‌خواهید سیستم کاملاً آفلاین کار کند و وابسته به کامپیوتر نباشد. پشتیبانی از G-code استاندارد، فرمت PLT، و سازگاری با نرم‌افزارهای شناخته‌شده‌ای مثل Type3، ArtCAM، UG، Pro/E و MasterCAM یعنی عملاً با اکثر گردش‌کارهای موجود در بازار سازگار است.

اگر پروژه‌تان به بیش از چهار محور نیاز دارد یا دنبال کنترلر با قابلیت‌های شبکه‌ای پیشرفته‌تر هستید، شاید بد نباشد سری کنترلرهای صنعتی پیشرفته ریچ اتو را هم مرور کنید. اما برای اکثر کارگاه‌های متوسط، کنترلر DSP چهار محور ریچ اتو RichAuto A18 توازن خوبی بین قیمت، سادگی کار، و قابلیت‌های عملی برقرار می‌کند.
