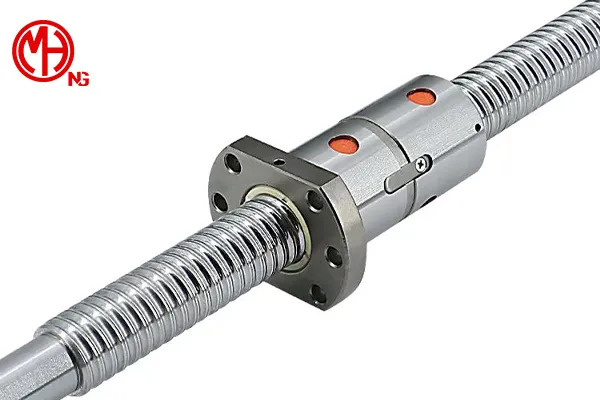

راهنمای انتخاب بال اسکرو CNC
راهنمای انتخاب بال اسکرو برای CNC
در فرآیند طراحی یا بهینهسازی یک دستگاه CNC، برخی قطعات نقش تعیینکنندهتری نسبت به سایر اجزا دارند؛ بال اسکرو بدون تردید یکی از همین قطعات است. اگرچه در نگاه اول ممکن است تنها بهعنوان یک مکانیزم تبدیل حرکت دورانی به حرکت خطی در نظر گرفته شود، اما در عمل کیفیت عملکرد آن بهطور مستقیم بر دقت نهایی، پایداری حرکت و حتی عمر مفید سایر اجزای دستگاه تأثیر میگذارد. به همین دلیل، انتخاب آن نیازمند درک دقیقتری از شرایط کاری و الزامات فنی است و نمیتوان صرفاً بر اساس مشخصات ظاهری یا قیمت تصمیمگیری کرد.
در بسیاری از پروژههای عملی، مشاهده شده که دستگاهی با مشخصات فنی مناسب، در اجرا دچار خطاهای تدریجی یا کاهش کیفیت سطح قطعه میشود. در چنین شرایطی، تمرکز اولیه معمولاً بر روی سیستم کنترل یا موتور است، در حالیکه بررسی دقیقتر نشان میدهد منشأ مشکل به انتخاب نامناسب بال اسکرو بازمیگردد. این موضوع بهویژه در کاربردهایی که نیاز به تکرارپذیری بالا دارند، اهمیت بیشتری پیدا میکند.
نقش واقعی بال اسکرو در عملکرد دستگاه
بال اسکرو علاوه بر انتقال حرکت، در واقع کیفیت این انتقال را تعریف میکند. ساختار داخلی آن که شامل گردش مداوم ساچمهها در مسیرهای مشخص است، باعث کاهش قابل توجه اصطکاک و ایجاد حرکتی یکنواخت میشود. با این حال، میزان دقت ساخت، کیفیت متریال و نحوه مونتاژ اجزا تعیین میکند که این حرکت تا چه اندازه بدون لقی و پایدار باقی بماند.
در نمونههای با کیفیت پایینتر، ممکن است در ابتدا عملکرد قابل قبولی مشاهده شود، اما با گذشت زمان، سایش در مسیر ساچمهها منجر به ایجاد لقی میشود. این لقی در کاربردهای دقیق بهسرعت خود را بهصورت خطای ابعادی یا افت کیفیت سطح نشان میدهد. به همین دلیل، انتخاب بال اسکرو را باید بهعنوان یک تصمیم بلندمدت در نظر گرفت، نه صرفاً یک انتخاب مقطعی.
بررسی پارامترهای مؤثر در انتخاب
انتخاب بال اسکرو فرآیندی چندبعدی است و وابسته به مجموعهای از پارامترهای فنی و شرایط عملیاتی میباشد. یکی از مهمترین این پارامترها، گام یا Lead است که تعیین میکند با هر دور چرخش پیچ، چه میزان جابهجایی خطی ایجاد شود. این پارامتر رابطه مستقیمی با سرعت حرکت و دقت موقعیتیابی دارد. گامهای بزرگتر امکان دستیابی به سرعتهای بالاتر را فراهم میکنند، اما در مقابل، کنترل دقیق حرکت دشوارتر میشود. در کاربردهایی که کیفیت سطح و دقت ابعادی اولویت دارد، استفاده از گامهای کوچکتر منطقیتر است، حتی اگر به معنای کاهش سرعت باشد.
قطر بال اسکرو نیز از دیگر عوامل کلیدی است که نباید صرفاً از منظر تحمل بار مورد توجه قرار گیرد. در محورهایی با طول زیاد، انتخاب قطر نامناسب میتواند منجر به بروز ارتعاشات و پدیده خمش شود که تأثیر مستقیمی بر دقت نهایی خواهد داشت. این مسئله بهویژه در سرعتهای بالا اهمیت بیشتری پیدا میکند، جایی که حتی نوسانات جزئی نیز میتواند کیفیت خروجی را تحت تأثیر قرار دهد.
عامل مهم دیگر، کلاس دقت بال اسکرو است که معمولاً با استانداردهایی مانند C7 یا C5 مشخص میشود. این کلاسها میزان خطای مجاز در طول حرکت را تعریف میکنند. در کاربردهای عمومی یا نیمهصنعتی، کلاس C7 میتواند پاسخگوی نیاز باشد، اما در صنایع دقیقتر مانند قالبسازی یا ماشینکاری قطعات حساس، استفاده از کلاسهای بالاتر اجتنابناپذیر است. انتخاب نادرست در این بخش، اغلب به کاهش کیفیت محصول نهایی منجر میشود، حتی اگر سایر اجزای سیستم در وضعیت مطلوبی باشند.
اهمیت پیشبار و کنترل لقی
یکی از جنبههای فنی که کمتر مورد توجه قرار میگیرد، موضوع پیشبار یا Preload در مهره بال اسکرو است. اعمال پیشبار باعث حذف لقی بین ساچمهها و مسیر حرکت میشود و در نتیجه دقت سیستم افزایش مییابد. با این حال، این افزایش دقت با افزایش مقاومت در حرکت همراه است و به همین دلیل نیازمند موتور و سیستم درایو قویتری خواهد بود.
در بسیاری از کاربردهای دقیق، استفاده از بال اسکروهای پیشبارگذاری شده ضروری است، زیرا حتی مقدار اندکی لقی میتواند در طول زمان به خطای قابل توجهی تبدیل شود. در مقابل، در کاربردهایی که حساسیت کمتری دارند، ممکن است استفاده از مدلهای بدون پیشبار بهدلیل حرکت نرمتر و هزینه کمتر توجیهپذیر باشد.
تأثیر شرایط کاری بر انتخاب
انتخاب بال اسکرو بدون در نظر گرفتن شرایط واقعی کاری، معمولاً به نتیجه مطلوبی منجر نمیشود. عواملی مانند نوع متریال مورد ماشینکاری، وزن اجزای متحرک، سرعت مورد نیاز و حتی شرایط محیطی مانند گردوغبار یا دما، همگی در عملکرد نهایی تأثیرگذار هستند.
برای مثال، در محیطهای صنعتی که آلودگی و ذرات معلق وجود دارد، استفاده از سیستمهای محافظتی برای جلوگیری از ورود ذرات به داخل مهره ضروری است. در غیر این صورت، حتی بال اسکروهای با کیفیت نیز در مدت زمان کوتاهی دچار سایش و کاهش عملکرد خواهند شد. این موضوع نشان میدهد که انتخاب صحیح، تنها به مشخصات فنی محدود نمیشود و باید بهصورت جامعتری مورد بررسی قرار گیرد.
نگاه کاربردی به فرآیند انتخاب بال اسکرو
در عمل، انتخاب بال اسکرو بیشتر به تنظیم یک سیستم شباهت دارد تا انتخاب یک قطعه مجزا. تمامی اجزا از جمله موتور، درایور و سیستم هدایت خطی باید با یکدیگر هماهنگ باشند. عدم تطابق بین این اجزا میتواند باعث کاهش راندمان کلی سیستم شود، حتی اگر هر یک از آنها بهتنهایی کیفیت بالایی داشته باشند.
در پروژههای صنعتی، معمولاً فرآیند انتخاب با تحلیل دقیق نیازها آغاز میشود و سپس بر اساس محاسبات فنی، گزینه مناسب تعیین میگردد. این رویکرد اگرچه زمانبرتر است، اما در بلندمدت باعث کاهش هزینههای نگهداری و افزایش بهرهوری خواهد شد.
خطاهای رایج در انتخاب بال اسکرو
در بسیاری از موارد، تصمیمگیری صرفاً بر اساس قیمت یا در دسترس بودن محصول انجام میشود، که این رویکرد میتواند منجر به انتخاب نامناسب گردد. همچنین، استفاده از مشخصات یک دستگاه دیگر بدون توجه به تفاوت در کاربرد یا شرایط کاری، از دیگر اشتباهات رایج است. این نوع انتخابها معمولاً در کوتاهمدت قابل قبول به نظر میرسند، اما در بلندمدت باعث بروز مشکلات عملکردی خواهند شد.
جمعبندی
بال اسکرو یکی از اجزای کلیدی در تعیین کیفیت عملکرد دستگاه CNC است و انتخاب آن نیازمند بررسی دقیق مجموعهای از عوامل فنی و عملیاتی میباشد. توجه به پارامترهایی مانند گام، قطر، کلاس دقت و پیشبار، در کنار در نظر گرفتن شرایط واقعی کاری، میتواند به انتخابی منجر شود که علاوه بر تأمین نیازهای فعلی، در طول زمان نیز عملکرد پایدار و قابل اعتمادی ارائه دهد. چنین رویکردی نهتنها کیفیت نهایی محصول را بهبود میبخشد، بلکه از بروز هزینههای اضافی در آینده نیز جلوگیری میکند.
