درایور استپ موتور NG مدل DM860D؛ راهکاری حرفه‌ای برای کنترل دقیق موتورهای پله‌ای

اگر به دنبال یک درایور استپر باکیفیت، پایدار و قابل‌اعتماد برای پروژه‌های صنعتی، دستگاه‌های CNC، برش لیزر، پرینترهای سه‌بعدی صنعتی یا خطوط اتوماسیون هستید، درایور استپ موتور NG مدل DM860D از برند شناخته‌شده NG یکی از بهترین گزینه‌های موجود در بازار به شمار می‌رود. این درایور با طراحی مهندسی‌شده، بدنه‌ای مقاوم از جنس آلومینیوم و هیت‌سینک مشکی‌رنگ، توانسته است تعادل خوبی میان قیمت، کارایی و دوام برقرار کند و به همین دلیل در میان مهندسان برق و اتوماسیون طرفداران زیادی پیدا کرده است.

در این مطلب، به بررسی کامل مشخصات فنی، قابلیت‌ها، نحوه تنظیم دیپ‌سوئیچ‌ها و کاربردهای عملی درایور DM860D می‌پردازیم تا با دیدی باز و آگاهانه، بهترین انتخاب را برای پروژه خود داشته باشید.

معرفی کلی درایور استپ موتور NG مدل DM860D

درایور استپ موتور NG مدل DM860D یک درایور دیجیتال دو‌فاز (Bipolar) برای موتورهای استپر است که با استفاده از پردازنده‌های دیجیتال پیشرفته، دقت بسیار بالایی در کنترل گشتاور، سرعت و موقعیت موتور فراهم می‌کند. برخلاف درایورهای آنالوگ قدیمی که نویز بالا و دقت پایینی دارند، این درایور با بهره‌گیری از تکنولوژی روز، عملکردی نرم، کم‌صدا و با بازدهی حرارتی مناسب ارائه می‌دهد.

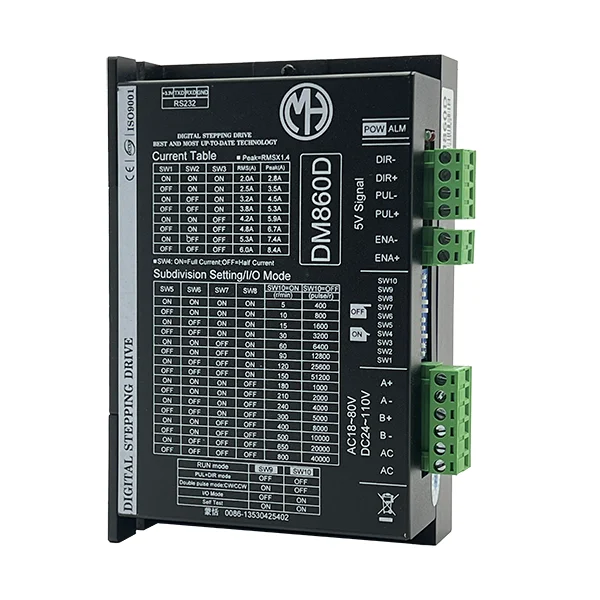

روی بدنه دستگاه عبارت «Digital Stepping Drive» و شعار «Best and Most Up-to-Date Technology» حک شده که نشان از تعهد سازنده به به‌روزرسانی مداوم فناوری دارد. همچنین گواهی‌های بین‌المللی CE و ISO9001 روی بدنه درج شده‌اند که نشان‌دهنده انطباق این محصول با استانداردهای کیفی و ایمنی جهانی است.

مشخصات فنی کلیدی درایور استپ موتور NG مدل DM860D

۱. ولتاژ ورودی

یکی از نقاط قوت این درایور، پشتیبانی از محدوده وسیعی از ولتاژهای ورودی است:

• ولتاژ متناوب (AC): از ۱۸ تا ۸۰ ولت
• ولتاژ مستقیم (DC): از ۲۴ تا ۱۱۰ ولت

این ویژگی باعث می‌شود درایور بتواند هم با ترانسفورماتورهای AC و هم با منابع تغذیه سوئیچینگ DC کار کند و انعطاف‌پذیری بالایی در طراحی سیستم‌های تغذیه به کاربر بدهد.

۲. جریان خروجی قابل تنظیم

درایور استپ موتور NG مدل DM860D  دارای هشت سطح جریان خروجی است که از طریق سه دیپ‌سوئیچ (SW1 تا SW3) قابل تنظیم است. جریان پیک این درایور از ۲.۰ آمپر شروع شده و تا سقف ۶.۰ آمپر (معادل جریان مؤثر یا RMS حدود ۸.۴ آمپر) قابل افزایش است. همچنین دیپ‌سوئیچ چهارم (SW4) امکان انتخاب میان «جریان کامل» (Full Current) و «نیم‌جریان» (Half Current) را در حالت سکون موتور فراهم می‌کند؛ ویژگی‌ای که به کاهش گرمای اضافی و مصرف انرژی در زمان توقف موتور کمک شایانی می‌کند.

۳. تنظیم ریزگام (Microstepping)

با استفاده از چهار دیپ‌سوئیچ دیگر (SW5 تا SW8)، کاربر می‌تواند از میان ۱۵ حالت مختلف ریزگام، دقت حرکتی موتور را متناسب با نیاز پروژه تنظیم کند. این محدوده از گام‌های درشت‌تر (مانند ۴۰۰ پالس در دور) تا ریزگام‌های بسیار دقیق (تا ۵۱۲۰۰ پالس در دور) را پوشش می‌دهد. هرچه تعداد پالس در دور بیشتر باشد، حرکت موتور نرم‌تر، دقیق‌تر و بی‌صداتر خواهد بود؛ موضوعی که در کاربردهایی مانند برش لیزر و حکاکی دقیق اهمیت فوق‌العاده‌ای دارد.

۴. حالت‌های ورودی سیگنال (I/O Mode)

درایور استپ موتور NG مدل DM860D از دو حالت اصلی پشتیبانی می‌کند:

• حالت Pulse/Direction: رایج‌ترین حالت کنترلی که در آن یک پایه مسیر حرکت (جهت) و پایه دیگر تعداد پالس‌ها (گام‌ها) را کنترل می‌کند.
• حالت Double Pulse (CW/CCW): در این حالت دو ورودی جداگانه برای چرخش ساعت‌گرد و پادساعت‌گرد استفاده می‌شود.

انتخاب میان این دو حالت نیز از طریق دیپ‌سوئیچ‌های SW9 و SW10 انجام می‌گیرد که این موضوع سازگاری درایور را با انواع کنترلرها و برد‌های صنعتی افزایش می‌دهد.

۵. سیگنال ورودی و پورت‌های ارتباطی

ورودی‌های کنترلی این درایور شامل DIR+/DIR-، PUL+/PUL- و ENA+/ENA- است که با سیگنال ۵ ولت کار می‌کنند و امکان اتصال مستقیم به اکثر برد‌های کنترلر صنعتی و کارت‌های CNC را فراهم می‌سازد. همچنین وجود پورت RS232 روی بدنه، امکان پیکربندی پیشرفته‌تر و مانیتورینگ دستگاه را از طریق نرم‌افزار فراهم می‌کند.

۶. خروجی موتور و نشانگرهای وضعیت

اتصال به موتور استپر از طریق چهار پایه A+، A-، B+ و B- انجام می‌شود که مربوط به دو فاز کویل موتور هستند. علاوه بر این، دو LED با عنوان POW (نشانگر روشن بودن دستگاه) و ALM (نشانگر هشدار و خطا) روی پنل قرار دارند که وضعیت لحظه‌ای درایور را به‌سادگی قابل مشاهده می‌کنند و در صورت بروز خطا (مانند اتصال کوتاه، ولتاژ بیش از حد یا اضافه‌جریان)، عیب‌یابی را برای تکنسین بسیار ساده‌تر می‌کنند.

طراحی فیزیکی و کیفیت ساخت

بدنه درایور استپ موتور NG مدل DM860D از آلومینیوم با آندایز مشکی ساخته شده که علاوه بر مقاومت مکانیکی بالا، به‌عنوان هیت‌سینک نیز عمل کرده و به دفع بهتر حرارت تولیدشده توسط قطعات داخلی کمک می‌کند. این موضوع به‌ویژه در کاربردهای صنعتی که دستگاه ساعت‌ها به‌صورت پیوسته کار می‌کند، عمر مفید درایور را به‌طور محسوسی افزایش می‌دهد. ترمینال‌های ورودی و خروجی از نوع پیچی سبز رنگ هستند که اتصال سیم‌ها را ساده، محکم و ایمن می‌سازند و احتمال اتصالی یا شل شدن سیم در حین کار دستگاه را به حداقل می‌رسانند.

چرا درایور استپ موتور NG مدل DM860D را انتخاب کنیم؟

• دقت بالا در کنترل حرکت: به‌لطف ۱۵ حالت ریزگام قابل تنظیم
• پایداری در برابر نویز و لرزش موتور: به‌ویژه در سرعت‌های پایین
• قابلیت تطبیق با انواع منابع تغذیه: چه AC و چه DC
• مدیریت هوشمند حرارت و مصرف انرژی: با قابلیت نیم‌جریان در حالت سکون
• سازگاری گسترده: با اغلب کنترلرهای صنعتی، برد‌های CNC و PLC
• گواهی کیفیت بین‌المللی: دارای نشان CE و استاندارد ISO9001

کاربردهای رایج درایور DM860D

این درایور به دلیل توان بالا و دقت مناسب، در طیف وسیعی از صنایع مورد استفاده قرار می‌گیرد، از جمله:

• دستگاه‌های CNC روتر چوب و فلز
• دستگاه‌های برش و حکاکی لیزری
• ماشین‌آلات چاپ و بسته‌بندی صنعتی
• ربات‌ها و بازوهای اتوماسیون
• دستگاه‌های نساجی و برش پارچه
• تجهیزات آزمایشگاهی و پزشکی نیازمند حرکت دقیق

نکاتی برای نصب و راه‌اندازی صحیح

پیش از اتصال درایور به مدار، حتماً جریان موتور استپر خود را با استفاده از جدول جریان روی بدنه دستگاه تطبیق دهید تا از داغ شدن بیش‌ازحد موتور یا آسیب به سیم‌پیچ‌ها جلوگیری شود. همچنین توصیه می‌شود در ابتدا از حالت‌های ریزگام میانی استفاده کرده و پس از اطمینان از عملکرد صحیح سیستم، بسته به نیاز پروژه (دقت بالاتر یا سرعت بیشتر)، تنظیمات را بهینه کنید. اتصال درست پایه‌های DIR، PUL و ENA به کنترلر نیز نقش مهمی در جلوگیری از رفتار نامنظم موتور دارد.

جمع‌بندی

درایور استپ موتور NG مدل DM860D با ترکیبی از دقت بالا، طیف وسیع تنظیمات جریان و ریزگام، پشتیبانی از منابع تغذیه متنوع و بدنه مقاوم صنعتی، گزینه‌ای مطمئن برای پروژه‌هایی است که به کنترل دقیق و پایدار موتورهای استپر نیاز دارند. چه در حال راه‌اندازی یک دستگاه CNC خانگی باشید و چه در حال طراحی یک خط تولید صنعتی، این درایور توانایی پاسخ‌گویی به نیازهای شما را در بازه وسیعی از شرایط کاری خواهد داشت.
