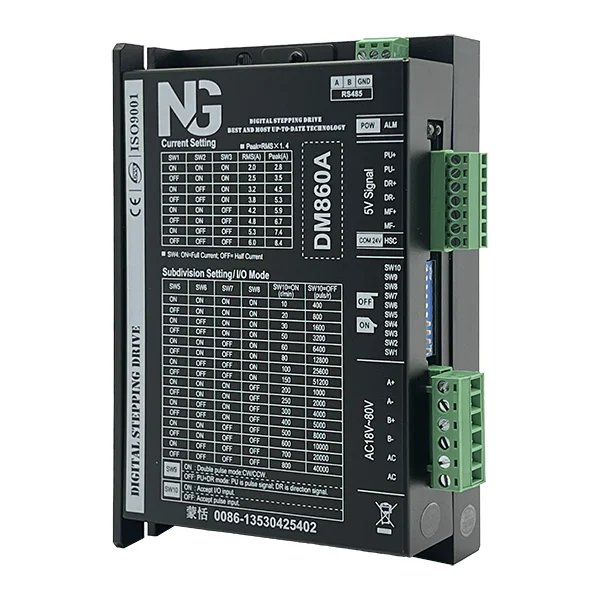

درایور استپ موتور NG مدل DM860A

درایور استپ موتور NG مدل DM860A چیست و چرا انتخاب اول مهندسان CNC است؟

در دنیای ماشین‌آلات CNC، لیزر، پرینتر سه‌بعدی و سیستم‌های اتوماسیون صنعتی، یک حلقه حیاتی وجود دارد که اغلب نادیده گرفته می‌شود: درایور استپ موتور. این قطعه است که فرمان‌های دیجیتال کنترلر را به حرکت دقیق و کنترل‌شده موتور تبدیل می‌کند. در این میان، درایور استپ موتور NG مدل DM860A طی چند سال گذشته به یکی از پرطرفدارترین و مطمئن‌ترین گزینه‌ها در بازار ایران و جهان تبدیل شده است.

برند NG (نامی گستر) با تکیه بر فناوری Digital Stepping Drive و استاندارد ISO9001، درایوری طراحی کرده که در عین قیمت رقابتی، عملکردی در سطح درایورهای صنعتی گران‌قیمت ارائه می‌دهد. DM860A برای استپ موتورهای دو فاز با جریان تا 8.4 آمپر پیک طراحی شده و در کاربردهای سنگین تا ماشین‌کاری‌های دقیق فوق‌ریز به‌خوبی عمل می‌کند.

تنظیمات جریان (Current Setting) — جزئیاتی که اغلب نادیده می‌مانند

یکی از مهم‌ترین مزایای DM860A، انعطاف بالا در تنظیم جریان خروجی است. این تنظیم از طریق سوئیچ‌های SW1، SW2 و SW3 انجام می‌شود و اجازه می‌دهد درایور دقیقاً با جریان نامی استپ موتور شما تطبیق پیدا کند.

جریان‌های قابل تنظیم:

• 2.0 آمپر RMS / 2.8 آمپر پیک
• 2.5 آمپر RMS / 3.5 آمپر پیک
• 3.2 آمپر RMS / 4.5 آمپر پیک
• 3.8 آمپر RMS / 5.3 آمپر پیک
• 4.2 آمپر RMS / 6.0 آمپر پیک
• 4.8 آمپر RMS / 6.7 آمپر پیک
• 5.3 آمپر RMS / 7.4 آمپر پیک
• 6.0 آمپر RMS / 8.4 آمپر پیک (حداکثر)

نکته مهم: سوئیچ SW4 حالت جریان را تعیین می‌کند. وقتی SW4 در حالت ON باشد، درایور در حالت Full Current (جریان کامل) کار می‌کند. وقتی در حالت OFF باشد، جریان ساکن به‌صورت خودکار 50٪ کاهش می‌یابد که این ویژگی برای کاهش حرارت موتور در حین توقف بسیار مفید است.

تنظیمات میکرواستپ (Subdivision Setting) — دقت را به دلخواه خود تنظیم کنید

میکرواستپینگ قلب یک درایور پیشرفته است. هرچه تعداد میکرواستپ بیشتر باشد، حرکت نرم‌تر، لرزش کمتر و دقت موقعیت‌یابی بالاتر است. DM860A از طریق سوئیچ‌های SW5 تا SW10 میکرواستپ را تنظیم می‌کند.

بازه تنظیم میکرواستپ:

• 400 پالس بر دور (2 میکرواستپ) — برای کاربردهای سرعت بالا
• 800 پالس بر دور (4 میکرواستپ)
• 1600 پالس بر دور (8 میکرواستپ)
• 3200 پالس بر دور (16 میکرواستپ) — پرکاربردترین در CNC
• 6400 پالس بر دور (32 میکرواستپ)
• 12800 پالس بر دور (64 میکرواستپ)
• 25600 پالس بر دور (128 میکرواستپ)
• 1000، 2000، 4000، 5000، 8000، 10000، 20000، 25000، 40000 پالس بر دور — برای دقت فوق‌العاده بالا

راهنمای انتخاب: برای ماشین‌های CNC معمولی، 3200 یا 6400 پالس بر دور تعادل خوبی بین دقت و سرعت ایجاد می‌کند. برای مکانیزم‌هایی که دقت زیر 0.01 میلیمتر نیاز دارند، مقادیر بالاتر مثل 12800 یا 25600 توصیه می‌شود.

اتصال‌ها و پین‌اوت DM860A — راهنمای سیم‌کشی

DM860A دارای سه ناحیه اتصال است که هر کدام نقش مشخصی دارند:

سیگنال‌های ورودی (5V Signal):

• PU+ / PU−: پین‌های پالس. هر پالس یک استپ حرکت ایجاد می‌کند.
• DR+ / DR−: پین‌های جهت. سطح این سیگنال جهت چرخش را تعیین می‌کند.
• MF+ / MF−: پین Enable/Disable. وقتی فعال است، درایور خروجی را قطع می‌کند.

اتصال موتور:

• A+ / A−: سیم‌پیچ فاز A استپ موتور
• B+ / B−: سیم‌پیچ فاز B استپ موتور

تغذیه و ارتباط:

• AC یا DC: ورودی تغذیه 18 تا 80 ولت
• A / B / GND: ارتباط RS485 برای تنظیمات پیشرفته

هشدار مهم: هیچ‌گاه هنگامی که درایور برق دارد سیم‌های موتور را وصل یا قطع نکنید. این کار به احتمال زیاد درایور را می‌سوزاند. همچنین مطمئن شوید قطب‌های تغذیه اشتباه وصل نشوند.

مقایسه DM860A با رقبا — چرا این درایور انتخاب بهتری است؟

بازار ایران پر از درایورهای مختلف است. DM860A در چه مواردی برتری دارد؟

در مقابل درایورهای تبت (TB6600 و TB6560):

• جریان بسیار بالاتر: تا 8.4 آمپر در مقابل 4-5 آمپر
• پایداری بهتر در سرعت‌های بالا به دلیل تکنولوژی دیجیتال
• گزینه‌های میکرواستپ بیشتر و دقیق‌تر
• RS485 برای مانیتورینگ و تنظیم از راه دور

در مقابل درایور DM542 همان برند:

• جریان بالاتر (8.4 در مقابل 4.2 آمپر) — مناسب موتورهای بزرگ‌تر
• ولتاژ بالاتر تا 80 ولت (DM542 تا 50 ولت)
• مناسب محورهای سنگین مثل محور Z و A

کاربردهای رایج DM860A در صنعت

این درایور در طیف گسترده‌ای از دستگاه‌ها و سیستم‌ها استفاده می‌شود:

ماشین‌آلات CNC:

• روترهای CNC چوب و آلومینیوم (Router CNC)
• دستگاه‌های پلاسما برش با محور‌های سنگین
• فرزهای CNC فلزکاری
• ماشین‌های گرواور لیزری با ابعاد بزرگ

اتوماسیون صنعتی:

• نوار نقاله‌های اتوماتیک با کنترل موقعیت دقیق
• سیستم‌های مرتب‌سازی و بسته‌بندی
• دستگاه‌های تست و اندازه‌گیری
• رباتیک صنعتی (محورهای خطی)

سایر کاربردها:

• پرینترهای سه‌بعدی صنعتی بزرگ
• دستگاه‌های کشش سیم
• سیستم‌های ردیاب خورشیدی

راهنمای عیب‌یابی — مشکلات رایج و راه‌حل آن‌ها

چراغ ALM (خطا) روشن است:

• اتصال کوتاه در سیم‌های موتور — بررسی و رفع اتصال
• دمای بیش از حد — بهبود تهویه یا کاهش جریان
• اضافه ولتاژ — چک کردن PSU

موتور لرزش دارد ولی نمی‌چرخد:

• جریان تنظیم‌شده کمتر از نیاز موتور است — افزایش SW جریان
• یکی از فازها قطع است — بررسی سیم‌های A و B
• میکرواستپ خیلی بالا و فرکانس پالس ناکافی

موتور در جهت اشتباه می‌چرخد:

• سیم A+ و A− را با هم عوض کنید
• یا سیگنال DR را از کنترلر معکوس کنید

پارامترهای انتخاب منبع تغذیه مناسب برای DM860A

انتخاب PSU (منبع تغذیه) اشتباه یکی از عوامل اصلی آسیب به درایور است. برای DM860A باید:

• ولتاژ: بین 24 تا 72 ولت DC (یا AC معادل). برای عملکرد بهینه، 48 تا 60 ولت توصیه می‌شود.
• جریان PSU: حداقل 70٪ جریان نامی درایور. برای 6 آمپر تنظیم، PSU حداقل 4.2 آمپر نیاز است.
• برای سیستم‌های چند محوری، جمع جریان‌های همزمان را محاسبه کنید.
• PSU باید دارای محافظ اضافه جریان و اضافه ولتاژ باشد.

فرمول سریع: جریان PSU = (جریان RMS هر درایور × تعداد محور) × 0.7

سوالات متداول

آیا DM860A با کنترلر MACH3 سازگار است؟

بله. DM860A کاملاً با MACH3، MACH4، LinuxCNC، GRBL و هر کنترلر دیگری که پالس 5 ولت استاندارد تولید می‌کند سازگار است. فقط کافی است فرکانس استپ در نرم‌افزار با میکرواستپ انتخابی شما هماهنگ باشد.

تفاوت DM860A با DM860H چیست؟

DM860H نسخه ارتقایافته DM860A است. هر دو مشخصات الکتریکی یکسانی دارند، اما DM860H از الگوریتم کنترل بهبودیافته‌تری برخوردار است که در سرعت‌های بالا گشتاور بیشتری ارائه می‌دهد و لرزش کمتری دارد.

آیا می‌توان از DM860A برای موتورهای 3 فاز استفاده کرد؟

خیر. DM860A صرفاً برای استپ موتورهای 2 فاز (4 سیم یا 6 سیم) طراحی شده است. برای موتورهای 3 فاز به درایورهای مخصوص نیاز دارید.

چرا موتورم گرم می‌شود؟

استپ موتور در حالت عادی گرم می‌شود، اما اگر دمای آن از 70 درجه سانتیگراد تجاوز کرد، SW4 را روی OFF بگذارید تا جریان ساکن 50٪ کاهش یابد. همچنین بررسی کنید جریان تنظیم‌شده بیشتر از جریان نامی موتور نباشد.

نتیجه‌گیری — DM860A برای چه کسانی مناسب است؟

درایور استپ موتور NG DM860A یک انتخاب بی‌نظیر برای افرادی است که:

• ماشین CNC با محورهای سنگین یا بزرگ دارند
• به جریان بالاتر از 4 آمپر نیاز دارند
• ولتاژ PSU آن‌ها بالاتر از 50 ولت است
• می‌خواهند آرامش و کنترل دقیق را با قیمت مناسب ترکیب کنند
• نیاز به گزینه‌های میکرواستپ متنوع دارند

با پشتوانه ISO9001 و تکنولوژی Digital Stepping Drive، DM860A ثابت کرده که می‌توان بدون پرداخت هزینه‌های بالای برندهای اروپایی و ژاپنی، به درایوری قابل اعتماد دست یافت. اگر به دنبال درایوری هستید که سال‌ها بدون دردسر کار کند، DM860A یکی از بهترین گزینه‌های موجود در بازار ایران است.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

این محصول را می‌توانید از فروشگاه نامی گستر (cncparts.org) تهیه کنید.
