درایور استپ موتور NG مدل DM556D؛ ترکیبی از قدرت، انعطاف‌پذیری و کنترل هوشمند

در میان انواع درایورهای استپر موجود در بازار، درایور دیجیتال DM556D ساخت برند NG به دلیل مجموعه‌ای از قابلیت‌های کاربردی و منحصربه‌فرد، توجه بسیاری از مهندسان طراحی سیستم‌های حرکتی را به خود جلب کرده است. این درایور علاوه بر پشتیبانی از حالت استاندارد کنترل با پالس و جهت، به یک حالت کنترلی ویژه به نام «اجرای خودکار» (Run-Self) نیز مجهز است که امکان راه‌اندازی موتور بدون نیاز به کنترلر خارجی را فراهم می‌کند. این ویژگی، همراه با پورت ارتباطی RS232 و پشتیبانی از منبع تغذیه دوگانه AC/DC، این درایور را به گزینه‌ای بسیار انعطاف‌پذیر برای طیف وسیعی از پروژه‌های صنعتی تبدیل کرده است.

در ادامه، نگاهی جامع به مشخصات فنی، امکانات و کاربردهای این محصول خواهیم داشت.

معرفی کلی درایور استپ موتور NG مدل DM556D

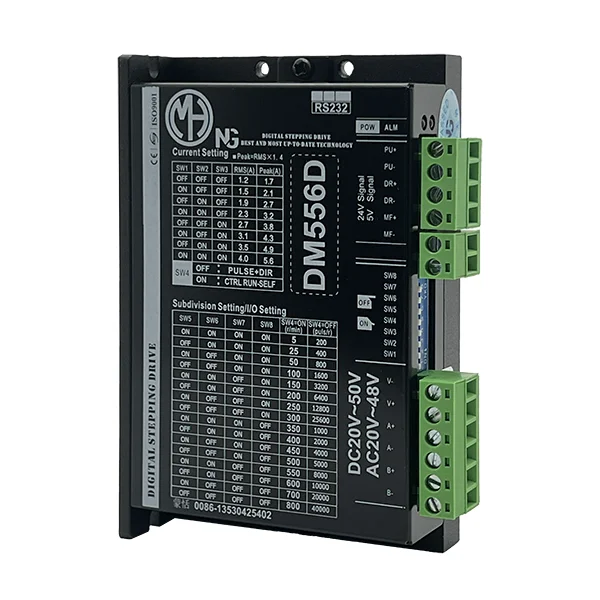

درایور استپ موتور NG مدل DM556D یک درایور استپر دیجیتال دو‌فاز از خانواده محصولات باکیفیت برند NG است که با بهره‌گیری از پردازش دیجیتال پیشرفته، کنترل نرم و دقیقی روی موتورهای پله‌ای ارائه می‌دهد. روی بدنه دستگاه عبارت «Digital Stepping Drive» به همراه شعار «Best and Most Up-to-Date Technology» درج شده که بیانگر تعهد سازنده به استفاده از جدیدترین فناوری‌های روز در طراحی محصول است. این درایور دارای گواهی‌نامه بین‌المللی CE و استاندارد مدیریت کیفیت ISO9001 است که تضمینی بر کیفیت ساخت و عملکرد پایدار آن محسوب می‌شود.

بدنه دستگاه از آلومینیوم مشکی‌رنگ با طراحی هیت‌سینک‌دار ساخته شده که هم استحکام مکانیکی مناسبی دارد و هم به دفع مؤثر حرارت تولیدشده در حین کار مداوم کمک می‌کند.

مشخصات فنی کلیدی درایور استپ موتور NG مدل DM556D

۱. منبع تغذیه دوگانه AC و DC

یکی از ویژگی‌های برجسته DM556D، پشتیبانی هم‌زمان از دو نوع منبع تغذیه است: ورودی DC در بازه ۲۰ تا ۵۰ ولت (DC20V-50V) و ورودی AC در بازه ۲۰ تا ۴۸ ولت (AC20V-48V). این قابلیت به کاربر امکان می‌دهد بدون محدودیت در نوع منبع تغذیه موجود، از ترانسفورماتور AC ساده گرفته تا منبع تغذیه سوئیچینگ DC، این درایور را در سیستم خود به کار ببرد.

۲. جریان خروجی قابل تنظیم

تنظیم جریان موتور از طریق سه دیپ‌سوئیچ (SW1 تا SW3) و در هشت سطح مختلف انجام می‌شود. جریان مؤثر (RMS) از ۱.۲ آمپر شروع شده و تا ۴.۰ آمپر قابل افزایش است، در حالی که جریان پیک متناظر آن (با ضریب ۱.۴ برابر RMS) تا سقف ۵.۶ آمپر می‌رسد. این بازه، DM556D را برای موتورهای استپر با فریم‌های متوسط، از جمله بسیاری از مدل‌های رایج NEMA23، بسیار مناسب می‌سازد.

۳. حالت اجرای خودکار (Run-Self) — ویژگی منحصربه‌فرد DM556D

دیپ‌سوئیچ چهارم (SW4) در این مدل، کارکردی کاملاً متفاوت و کاربردی نسبت به بسیاری از درایورهای مشابه دارد. در حالت OFF، درایور در حالت استاندارد «پالس + جهت» (Pulse+DIR) کار می‌کند و نیاز به دریافت سیگنال از یک کنترلر خارجی (مانند برد CNC یا PLC) دارد. اما در حالت ON، درایور وارد حالت CTRL RUN-SELF می‌شود؛ یعنی می‌تواند بدون نیاز به دریافت پالس از منبع بیرونی، موتور را به‌صورت خودکار به چرخش درآورد. این قابلیت به‌ویژه برای آزمایش سریع موتور، کاربردهای ساده چرخشی پیوسته یا سناریوهایی که نیاز به کنترلر جداگانه نیست، بسیار مفید و صرفه‌جو در زمان و هزینه خواهد بود.

۴. تنظیم ریزگام و تعداد پالس در دور

با استفاده از دیپ‌سوئیچ‌های SW5 تا SW8، امکان انتخاب از میان طیف گسترده‌ای از حالت‌های ریزگام فراهم است. بازه تعداد پالس در هر دور موتور از حالت‌های درشت مانند ۲۰۰ پالس در دور آغاز شده و تا ریزگام‌های بسیار ظریف در محدوده ۴۰۰۰۰ پالس در دور ادامه می‌یابد. این تنوع بالا، امکان تنظیم دقیق سرعت و نرمی حرکت موتور را متناسب با نیاز هر پروژه فراهم می‌کند؛ از حرکت‌های سریع صنعتی گرفته تا موقعیت‌یابی بسیار دقیق در کاربردهای حکاکی و برش ظریف.

۵. سازگاری دوگانه سیگنال کنترلی (24V و 5V)

DM556D به‌طور هم‌زمان از دو سطح ولتاژ سیگنال کنترلی، یعنی 24V Signal و 5V Signal، پشتیبانی می‌کند. این قابلیت باعث می‌شود این درایور بدون نیاز به مدارهای واسط یا مقاومت‌های محدودکننده اضافی، به‌راحتی با انواع کنترلرهای صنعتی که سطح خروجی متفاوتی دارند سازگار شود؛ ویژگی‌ای که هماهنگی با تجهیزات ناهمگون در پروژه‌های بزرگ صنعتی را ساده‌تر می‌کند.

۶. پورت ارتباطی RS232

وجود پورت RS232 روی بدنه دستگاه، امکان برقراری ارتباط سریال با رایانه یا سیستم‌های کنترل مرکزی را برای پیکربندی پیشرفته‌تر، مانیتورینگ یا به‌روزرسانی تنظیمات فراهم می‌کند؛ قابلیتی که در بسیاری از درایورهای اقتصادی مشابه یافت نمی‌شود.

۷. سیگنال‌های ورودی و خروجی کنترلی

پایه‌های ورودی این درایور شامل PU+/PU- (پالس)، DR+/DR- (جهت) و MF+/MF- (فعال‌سازی) هستند که سازگاری بالایی با اکثر کنترلرهای صنعتی و کارت‌های CNC دارند. دو LED نشانگر با عناوین POW (نمایش روشن بودن دستگاه) و ALM (نمایش وضعیت هشدار و خطا) نیز روی پنل جلویی تعبیه شده‌اند که پایش لحظه‌ای وضعیت درایور را ساده می‌کنند.

۸. خروجی موتور

اتصال موتور استپر از طریق چهار پایه A+، A-، B+ و B- (دو فاز کویل موتور) و پایه‌های تغذیه V+ و V- انجام می‌شود. چیدمان مرتب ترمینال‌ها بر روی بدنه، فرآیند سیم‌کشی و راه‌اندازی اولیه را برای تکنسین بسیار ساده و کم‌خطا می‌کند.

طراحی فیزیکی و کیفیت ساخت برند NG

محصولات برند NG به دلیل رعایت استانداردهای بین‌المللی ساخت شناخته می‌شوند و DM556D نیز از این قاعده مستثنا نیست. بدنه آلومینیومی مشکی‌رنگ این درایور، علاوه بر استحکام مکانیکی بالا، نقش هیت‌سینک را نیز ایفا می‌کند و به کاهش دمای کاری قطعات الکترونیکی داخلی در طول ساعت‌های طولانی کارکرد کمک می‌کند. ترمینال‌های پیچی سبزرنگ نیز اتصال محکم و مقاوم در برابر لرزش سیم‌ها را تضمین می‌کنند؛ ویژگی‌ای حیاتی برای ماشین‌آلات با حرکت پیوسته و ارتعاش بالا.

چرا درایور استپ موتور NG مدل DM556D را انتخاب کنیم؟

• حالت اجرای خودکار (Run-Self): امکان چرخش موتور بدون نیاز به کنترلر خارجی
• منبع تغذیه دوگانه AC/DC: انعطاف بالا در انتخاب نوع منبع تغذیه
• سازگاری هم‌زمان با سیگنال ۵ و ۲۴ ولت: بدون نیاز به مدار واسط
• پورت ارتباطی RS232: برای پیکربندی و مانیتورینگ پیشرفته
• دقت بالا در ریزگام: با پشتیبانی از تا ۴۰۰۰۰ پالس در دور
• گواهی کیفیت بین‌المللی: دارای نشان CE و استاندارد ISO9001

کاربردهای رایج درایور DM556D

با توجه به قابلیت‌های متنوع این درایور، از جمله حالت اجرای خودکار و سازگاری گسترده سیگنالی، DM556D در پروژه‌های زیر کاربرد فراوانی دارد:

• دستگاه‌های CNC روتر چوب، فلز و پلکسی
• دستگاه‌های برش و حکاکی لیزری
• خطوط اتوماسیون صنعتی با کنترلرهای متنوع
• سیستم‌های چرخشی ساده نیازمند راه‌اندازی سریع بدون کنترلر خارجی
• ربات‌ها و بازوهای اتوماسیون سبک و متوسط
• ماشین‌آلات بسته‌بندی، چاپ و نساجی صنعتی

نکاتی برای نصب و راه‌اندازی صحیح

پیش از اتصال موتور، جریان مناسب آن را با استفاده از جدول جریان درج‌شده روی بدنه دستگاه تنظیم کنید تا از گرم شدن بیش‌ازحد سیم‌پیچ‌ها جلوگیری شود. در صورتی که قصد استفاده از حالت اجرای خودکار (Run-Self) را دارید، پیش از فعال‌سازی SW4، حتماً از قطع اتصال کنترلر خارجی یا هماهنگی کامل تنظیمات اطمینان حاصل کنید تا از بروز رفتار ناخواسته موتور جلوگیری شود. همچنین با توجه به پشتیبانی هم‌زمان از سیگنال ۵ و ۲۴ ولت، پیش از سیم‌کشی نهایی، سطح ولتاژ خروجی کنترلر خود را بررسی و مطابق آن اتصال را برقرار کنید.

جمع‌بندی

درایور استپ موتور NG مدل DM556D با ترکیبی از منبع تغذیه دوگانه AC/DC، حالت کنترلی اختصاصی اجرای خودکار، سازگاری هم‌زمان با سیگنال‌های ۵ و ۲۴ ولت و پورت ارتباطی RS232، انتخابی هوشمندانه برای پروژه‌هایی است که به انعطاف‌پذیری بالا در کنار دقت و پایداری عملکرد نیاز دارند. این محصول می‌تواند پاسخ‌گوی نیازهای متنوع، از یک کارگاه کوچک CNC خانگی تا یک خط تولید صنعتی پیچیده، باشد.
