درایور استپ موتور NG مدل DM556C؛ ترکیبی از دقت، ایمنی و سازگاری گسترده در کنترل موتور پله‌ای

انتخاب یک درایور استپر مناسب، یکی از مهم‌ترین تصمیم‌هایی است که در طراحی سیستم‌های حرکتی دقیق مانند دستگاه‌های CNC، ماشین‌آلات لیزری و خطوط اتوماسیون صنعتی باید گرفته شود. درایور استپ موتور NG مدل DM556C، محصولی با طراحی به‌روز و مجموعه‌ای غنی از قابلیت‌های تنظیم‌پذیر، برای پاسخ‌گویی به همین نیاز طراحی شده است. یکی از ویژگی‌های متمایزکننده این مدل نسبت به بسیاری از درایورهای مشابه، پشتیبانی از محدوده وسیع سیگنال کنترلی و همچنین خروجی اختصاصی هشدار خطا (ALM) است که آن را برای سیستم‌هایی با نیاز به مانیتورینگ دقیق، گزینه‌ای بسیار مناسب می‌سازد.

در این مطلب، به‌طور کامل مشخصات فنی، امکانات و کاربردهای عملی این درایور را بررسی می‌کنیم.

معرفی کلی درایور استپ موتور NG مدل DM556C

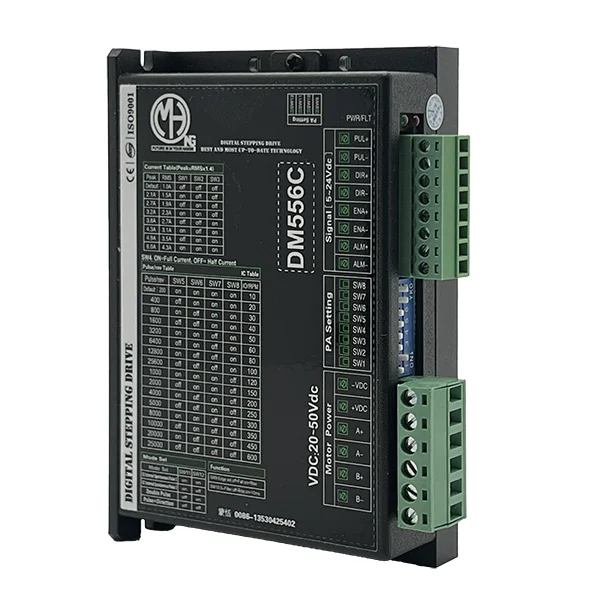

درایور استپ موتور NG مدل DM556C یک درایور استپر دیجیتال دو‌فاز است که با بهره‌گیری از پردازش دیجیتال پیشرفته، کنترلی نرم، دقیق و پایدار روی موتورهای پله‌ای فراهم می‌کند. روی بدنه این محصول عبارت «Digital Stepping Drive» به همراه شعار «Best and Most Up-to-Date Technology» درج شده است که نشان از توجه سازنده به به‌روزرسانی مستمر فناوری دارد. این درایور دارای گواهی‌نامه بین‌المللی CE و استاندارد مدیریت کیفیت ISO9001 است که تضمینی بر کیفیت ساخت و ایمنی عملکرد آن به شمار می‌رود.

بدنه دستگاه از آلومینیوم مشکی‌رنگ با طراحی هیت‌سینک‌دار ساخته شده که علاوه بر استحکام مکانیکی، دفع حرارت مناسبی برای قطعات داخلی در کار مداوم فراهم می‌کند.

مشخصات فنی کلیدی درایور استپ موتور NG مدل DM556C

۱. ولتاژ تغذیه موتور

تغذیه اصلی موتور در این درایور از طریق ورودی DC در بازه ۲۰ تا ۵۰ ولت (VDC20-50V) تأمین می‌شود. این محدوده آن را برای استفاده با انواع منابع تغذیه سوئیچینگ صنعتی رایج در بازار مناسب می‌سازد و امکان تطبیق آسان با اکثر سیستم‌های موجود را فراهم می‌کند.

۲. سیگنال کنترلی با محدوده ولتاژی گسترده

یکی از مزیت‌های بارز DM556C نسبت به بسیاری از درایورهای مشابه، پشتیبانی از سیگنال ورودی کنترلی در بازه ۵ تا ۲۴ ولت (Signal 5-24Vdc) است. این ویژگی باعث می‌شود این درایور بدون نیاز به مدارهای واسط اضافی، به‌راحتی با طیف وسیعی از کنترلرهای صنعتی، PLC‌ها و برد‌های CNC که سطح ولتاژ خروجی متفاوتی دارند (چه ۵ ولت و چه ۲۴ ولت)، سازگار شود؛ موضوعی که در پروژه‌های صنعتی با تجهیزات ناهمگون بسیار کاربردی است.

۳. جریان خروجی قابل تنظیم

تنظیم جریان خروجی موتور از طریق سه دیپ‌سوئیچ (SW1 تا SW3) و در هشت سطح مختلف انجام می‌شود. جریان مؤثر (RMS) از حالت پیش‌فرض ۱.۵ آمپر آغاز شده و تا ۴.۳ آمپر قابل افزایش است، در حالی که جریان پیک متناظر آن (با ضریب ۱.۴ برابر RMS) تا سقف ۶.۰ آمپر می‌رسد. این بازه، این درایور را برای موتورهای استپر با فریم‌های متوسط تا نسبتاً بزرگ، از جمله برخی مدل‌های NEMA23 و NEMA34، مناسب می‌سازد.

دیپ‌سوئیچ چهارم (SW4) کارکردی مشابه بسیاری از درایورهای صنعتی استاندارد دارد: در حالت ON جریان کامل (Full Current) و در حالت OFF نیم‌جریان (Half Current) در زمان توقف موتور فعال می‌شود؛ ویژگی‌ای که به کاهش تولید گرمای اضافی و صرفه‌جویی در مصرف انرژی هنگام سکون موتور کمک می‌کند.

۴. تنظیم ریزگام و تعداد پالس در دور

با استفاده از دیپ‌سوئیچ‌های SW5 تا SW8، کاربر می‌تواند از میان طیف گسترده‌ای از حالت‌های ریزگام (Microstepping) انتخاب کند. بازه تعداد پالس در هر دور موتور از حالت پیش‌فرض ۲۰۰ پالس در دور آغاز شده و تا ریزگام‌های بسیار دقیق در محدوده ۲۵۰۰۰ پالس در دور ادامه می‌یابد. این طیف وسیع، امکان تنظیم دقیق حرکت موتور را متناسب با نیاز هر پروژه، از حرکت‌های سریع و درشت تا موقعیت‌یابی بسیار ظریف، فراهم می‌کند.

۵. سیگنال‌های ورودی و خروجی کنترلی

پایه‌های ورودی این درایور شامل PUL+/PUL- (پالس)، DIR+/DIR- (جهت) و ENA+/ENA- (فعال‌سازی) است که با محدوده ولتاژی ۵ تا ۲۴ ولت کار می‌کنند و سازگاری بسیار بالایی با انواع کنترلرهای صنعتی دارند. علاوه بر این، DM556C دارای خروجی اختصاصی ALM+/ALM- (هشدار خطا) است که در صورت بروز مشکلاتی نظیر اضافه‌جریان، اضافه‌ولتاژ یا اتصال کوتاه، سیگنالی به سیستم کنترل مرکزی ارسال می‌کند؛ ویژگی‌ای که برای سیستم‌های صنعتی نیازمند ایمنی و پایش خودکار بسیار ارزشمند است.

۶. تنظیمات PA و نشانگرهای وضعیت

بخش PA Setting روی بدنه دستگاه، مجموعه‌ای از دیپ‌سوئیچ‌ها (SW1 تا SW8) را برای پیکربندی دقیق‌تر پارامترهای عملکردی درایور در اختیار کاربر قرار می‌دهد. همچنین دو LED نشانگر با عناوین PWR (نمایش روشن بودن دستگاه) و FLT (نمایش وضعیت خطا) روی پنل تعبیه شده‌اند که وضعیت لحظه‌ای درایور را به‌سادگی قابل مشاهده می‌کنند.

۷. خروجی موتور

اتصال موتور استپر از طریق چهار پایه A+، A-، B+ و B- (نمایانگر دو فاز کویل موتور) و همچنین پایه‌های تغذیه -VDC و +VDC صورت می‌گیرد. چیدمان مرتب و مشخص ترمینال‌ها، فرآیند سیم‌کشی و راه‌اندازی اولیه دستگاه را ساده و کم‌خطا می‌کند.

طراحی فیزیکی و کیفیت ساخت

بدنه فشرده و آلومینیومی DM556C آن را برای نصب در فضاهای محدود پنل‌های صنعتی و جعبه‌های کنترل مناسب کرده است. ترمینال‌های ورودی و خروجی از نوع پیچی سبزرنگ هستند که اتصال سیم‌ها را محکم، پایدار و مقاوم در برابر لرزش نگه می‌دارند؛ موضوعی که در ماشین‌آلاتی با حرکت پیوسته و ارتعاش بالا از اهمیت زیادی برخوردار است. طراحی هیت‌سینک بدنه نیز به دفع مؤثر حرارت و افزایش طول عمر قطعات الکترونیکی داخلی کمک می‌کند.

چرا درایور DM556C را انتخاب کنیم؟

• سازگاری گسترده سیگنال: پشتیبانی از ورودی کنترلی ۵ تا ۲۴ ولت بدون نیاز به مدار واسط
• خروجی هشدار اختصاصی ALM: برای پایش دقیق‌تر وضعیت سیستم
• دقت بالا در ریزگام: با پشتیبانی از تا ۲۵۰۰۰ پالس در دور
• تنظیم جریان دقیق: با ۸ سطح قابل انتخاب متناسب با نوع موتور
• مدیریت هوشمند مصرف انرژی: با قابلیت نیم‌جریان در حالت سکون
• گواهی کیفیت بین‌المللی: دارای نشان CE و استاندارد ISO9001

کاربردهای رایج درایور DM556C

با توجه به سازگاری گسترده سیگنالی و قابلیت پایش خطا، این درایور در پروژه‌های متنوعی کاربرد دارد:

• دستگاه‌های CNC روتر چوب، فلز و پلکسی
• دستگاه‌های برش و حکاکی لیزری
• خطوط اتوماسیون صنعتی مجهز به PLC با سطوح ولتاژی متفاوت
• ربات‌ها و بازوهای اتوماسیون سبک و متوسط
• ماشین‌آلات بسته‌بندی و چاپ صنعتی
• سیستم‌های موقعیت‌یابی خطی و دوار نیازمند پایش خطا

نکاتی برای نصب و راه‌اندازی صحیح

پیش از اتصال موتور، جریان مناسب را با استفاده از جدول جریان درج‌شده روی بدنه دستگاه تنظیم کنید تا از گرم شدن بیش‌ازحد سیم‌پیچ‌ها جلوگیری شود. با توجه به پشتیبانی این مدل از سیگنال‌های ۵ و ۲۴ ولت، حتماً پیش از اتصال به کنترلر، سطح ولتاژ خروجی برد کنترل خود را بررسی کنید تا اتصال بدون نیاز به مقاومت یا مدار محدودکننده اضافی انجام شود. همچنین توصیه می‌شود خروجی ALM را به یکی از ورودی‌های دیجیتال کنترلر متصل کنید تا در صورت بروز خطا، سیستم اصلی بلافاصله مطلع شود.

جمع‌بندی

درایور استپ موتور NG مدل DM556C با ترکیبی از سازگاری گسترده سیگنالی، دقت بالا در ریزگام، خروجی اختصاصی هشدار خطا و بدنه‌ای مقاوم و بادوام، انتخابی مطمئن برای پروژه‌هایی است که علاوه بر کنترل دقیق موتور، به پایش ایمن و هوشمند سیستم نیز نیاز دارند. این درایور می‌تواند پاسخ‌گوی نیازهای متنوع از یک کارگاه کوچک CNC تا یک خط تولید صنعتی مجهز به سیستم‌های هشدار خودکار باشد.
