درایور استپ موتور NG مدل DM556A

درایور استپ موتور NG مدل DM556A؛ انتخابی هوشمند برای کنترل دقیق موتورهای پله‌ای

در دنیای اتوماسیون صنعتی و ساخت دستگاه‌های دقیق مانند CNC، دستگاه‌های برش لیزری و ماشین‌آلات حکاکی، انتخاب یک درایور استپر باکیفیت نقش تعیین‌کننده‌ای در عملکرد نهایی سیستم دارد. درایور استپ موتور NG مدل DM556A از برند معتبر NG با طراحی فشرده، بدنه آلومینیومی مقاوم و مجموعه‌ای کامل از قابلیت‌های تنظیم‌پذیر، گزینه‌ای است که می‌تواند نیاز طیف وسیعی از پروژه‌های صنعتی و نیمه‌صنعتی را برآورده کند.

در ادامه این مطلب، نگاهی دقیق و کامل به مشخصات فنی، امکانات و کاربردهای این درایور خواهیم داشت تا با آگاهی کامل، بهترین تصمیم را برای پروژه خود بگیرید.

معرفی کلی درایور استپ موتور NG مدل DM556A

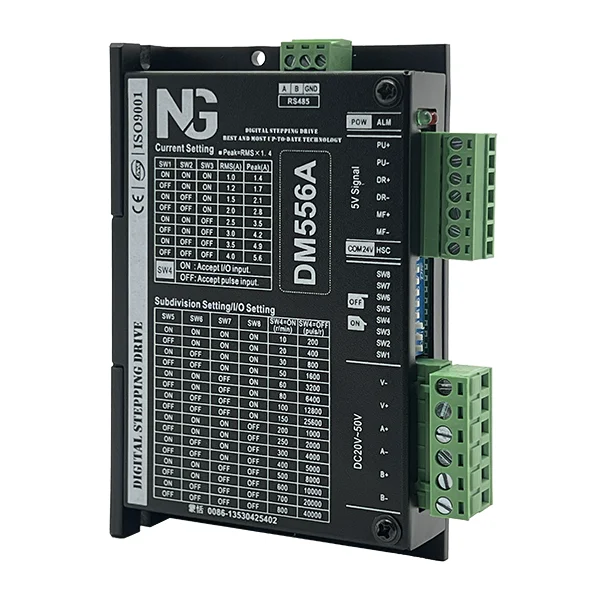

درایور استپ موتور NG مدل DM556A یک درایور استپر دیجیتال دو‌فاز است که برای کنترل دقیق موتورهای پله‌ای در بازه توان متوسط طراحی شده است. روی بدنه این محصول عبارت «Digital Stepping Drive» و شعار «Best and Most Up-to-Date Technology» درج شده که نشان‌دهنده استفاده از پردازش دیجیتال پیشرفته برای کنترل نرم، کم‌نویز و دقیق موتور است. این درایور دارای گواهی‌نامه بین‌المللی CE و استاندارد مدیریت کیفیت ISO9001 است که نشانه‌ای از تعهد سازنده به کیفیت و ایمنی محصول به شمار می‌رود.

بدنه دستگاه از آلومینیوم مشکی‌رنگ با طراحی هیت‌سینک ساخته شده که هم استحکام مکانیکی بالایی دارد و هم به خنک نگه‌داشتن قطعات داخلی در حین کار طولانی‌مدت کمک می‌کند.

مشخصات فنی کلیدی درایور استپ موتور NG مدل DM556A

۱. ولتاژ ورودی

درایور استپ موتور NG مدل DM556A با منبع تغذیه DC در محدوده ۲۰ تا ۵۰ ولت کار می‌کند. این بازه ولتاژی آن را برای استفاده با منابع تغذیه سوئیچینگ استاندارد صنعتی بسیار مناسب می‌سازد و امکان تطبیق آسان با اکثر سیستم‌های موجود در بازار را فراهم می‌کند.

۲. جریان خروجی قابل تنظیم

تنظیم جریان خروجی این درایور از طریق سه دیپ‌سوئیچ (SW1 تا SW3) انجام می‌شود و هشت سطح جریان مختلف را پوشش می‌دهد. جریان مؤثر (RMS) از ۱.۰ آمپر آغاز شده و تا ۴.۰ آمپر قابل تنظیم است، در حالی که جریان پیک متناظر آن (با ضریب ۱.۴ برابر جریان RMS) تا سقف ۵.۶ آمپر می‌رسد. این محدوده گسترده، امکان استفاده از این درایور را برای موتورهای استپر با فریم‌های مختلف نظیر NEMA23 و برخی مدل‌های NEMA34 فراهم می‌سازد.

دیپ‌سوئیچ چهارم (SW4) در این مدل کارکرد متفاوتی نسبت به بسیاری از درایورهای مشابه دارد: در حالت ON، درایور ورودی I/O را می‌پذیرد و در حالت OFF، ورودی پالس استاندارد را دریافت می‌کند. این ویژگی انعطاف بیشتری در نحوه اتصال به کنترلرهای مختلف به کاربر می‌دهد.

۳. تنظیم ریزگام (Microstepping) و تعداد پالس در دور

با استفاده از دیپ‌سوئیچ‌های SW5 تا SW8، کاربر می‌تواند از میان طیف وسیعی از حالت‌های ریزگام، دقت حرکتی مورد نظر خود را انتخاب کند. بازه تعداد پالس در هر دور موتور از حالت‌های درشت مانند ۴۰۰ پالس در دور شروع شده و تا ریزگام‌های بسیار ظریف در محدوده ۴۰۰۰۰ پالس در دور ادامه می‌یابد. هرچه این عدد بالاتر باشد، حرکت موتور نرم‌تر، ساکت‌تر و از نظر موقعیت‌یابی دقیق‌تر خواهد بود؛ ویژگی‌ای که در کاربردهایی نظیر حکاکی ظریف یا برش‌های با دقت بالا اهمیت زیادی پیدا می‌کند.

۴. پورت ارتباطی RS485

یکی از تفاوت‌های برجسته DM556A نسبت به بسیاری از درایورهای مشابه، وجود پورت ارتباطی RS485 با پایه‌های A، B و GND روی بدنه دستگاه است. این پورت امکان برقراری ارتباط سریال پایدار در فواصل طولانی و در محیط‌های صنعتی پرنویز را فراهم می‌کند و برای سیستم‌هایی که نیاز به پایش یا پیکربندی از راه دور دارند، مزیت قابل‌توجهی محسوب می‌شود.

۵. سیگنال‌های ورودی و خروجی کنترلی

ورودی‌های کنترلی این درایور شامل پایه‌های PU+/PU- (پالس)، DR+/DR- (جهت) و MF+/MF- (فعال‌سازی/Enable) است که با سیگنال استاندارد ۵ ولت کار می‌کنند و سازگاری بالایی با اغلب برد‌های کنترلر و کارت‌های راه‌انداز CNC دارند. همچنین پایه‌های COM2V و HSC برای تنظیمات ورودی مشترک و کنترل سرعت بالا در نظر گرفته شده‌اند که در برخی حالت‌های کاری پیشرفته کاربرد پیدا می‌کنند.

۶. خروجی موتور و نشانگرهای وضعیت

اتصال موتور استپر از طریق چهار پایه V-، V+، A- و B- (نمایانگر دو فاز کویل موتور) صورت می‌گیرد. دو LED نشانگر با عناوین POW (نمایش روشن بودن دستگاه) و ALM (هشدار خطا) نیز روی بدنه تعبیه شده‌اند که وضعیت لحظه‌ای درایور را به‌سادگی در اختیار کاربر قرار می‌دهند و در صورت بروز مشکلاتی مانند اتصال کوتاه یا اضافه‌ولتاژ، فرآیند عیب‌یابی را ساده‌تر می‌کنند.

طراحی فیزیکی و کیفیت ساخت

طراحی جمع‌وجور درایور استپ موتور NG مدل DM556A آن را برای نصب در فضاهای محدود پنل‌های صنعتی مناسب کرده است. ترمینال‌های ورودی/خروجی از نوع پیچی سبزرنگ هستند که اتصال سیم‌ها را مطمئن، پایدار و مقاوم در برابر لرزش نگه می‌دارند؛ موضوعی که در ماشین‌آلات با حرکت پیوسته و ارتعاش بالا اهمیت زیادی دارد. بدنه آلومینیومی مشکی‌رنگ علاوه بر مقاومت مکانیکی، به‌عنوان هیت‌سینک نیز عمل کرده و به افزایش طول عمر قطعات الکترونیکی داخلی کمک شایانی می‌کند.

چرا درایور استپ موتور NG مدل DM556A را انتخاب کنیم؟

• ارتباط سریال RS485: مناسب برای سیستم‌های پایش و کنترل از راه دور
• دقت بالا در ریزگام: با پشتیبانی از تا ۴۰۰۰۰ پالس در دور
• تنظیم جریان دقیق: با ۸ سطح قابل انتخاب متناسب با نوع موتور
• طراحی فشرده و بادوام: مناسب نصب در پنل‌های صنعتی
• گواهی کیفیت بین‌المللی: دارای نشان CE و استاندارد ISO9001
• قابلیت انتخاب نوع ورودی: بین حالت I/O و پالس استاندارد

کاربردهای رایج درایور استپ موتور NG مدل DM556A

این درایور به دلیل ترکیب مناسب توان، دقت و قابلیت ارتباط سریال، در طیف گسترده‌ای از پروژه‌ها مورد استفاده قرار می‌گیرد:

• دستگاه‌های CNC روتر چوب، فلز و پلکسی
• دستگاه‌های برش و حکاکی لیزری
• پرینترهای سه‌بعدی صنعتی و نیمه‌صنعتی
• ماشین‌آلات بسته‌بندی و چاپ
• ربات‌ها و بازوهای اتوماسیون سبک
• سیستم‌های موقعیت‌یابی خطی و دوار در خطوط تولید

نکاتی برای نصب و راه‌اندازی صحیح

قبل از اتصال درایور به موتور، حتماً جریان مناسب موتور خود را با استفاده از جدول جریان درج‌شده روی بدنه دستگاه تنظیم کنید تا از گرم شدن بیش‌ازحد سیم‌پیچ‌ها یا آسیب به موتور جلوگیری شود. همچنین توصیه می‌شود در صورت استفاده از قابلیت RS485، سیم‌کشی پایه‌های A و B مطابق استاندارد ارتباط سریال و با در نظر گرفتن مقاومت پایان‌خط (Termination Resistor) در فواصل طولانی انجام شود تا از بروز خطای ارتباطی جلوگیری شود. تنظیم صحیح دیپ‌سوئیچ SW4 نیز بسته به نوع کنترلر مورد استفاده (حالت I/O یا پالس استاندارد) باید با دقت انجام گیرد.

جمع‌بندی

درایور استپ موتور NG مدل DM556A با ترکیبی از دقت بالا در ریزگام، محدوده جریان مناسب برای موتورهای متوسط، پشتیبانی از ارتباط سریال RS485 و بدنه‌ای مقاوم و بادوام، انتخابی مطمئن برای پروژه‌هایی است که به کنترل دقیق و پایدار موتور استپر همراه با قابلیت مانیتورینگ پیشرفته نیاز دارند. این درایور می‌تواند به‌خوبی نیازهای متنوع از یک کارگاه کوچک CNC خانگی تا یک خط تولید صنعتی مجهز به شبکه ارتباطی را پوشش دهد.
